UPS电源的空开、电缆及电池的配置计算

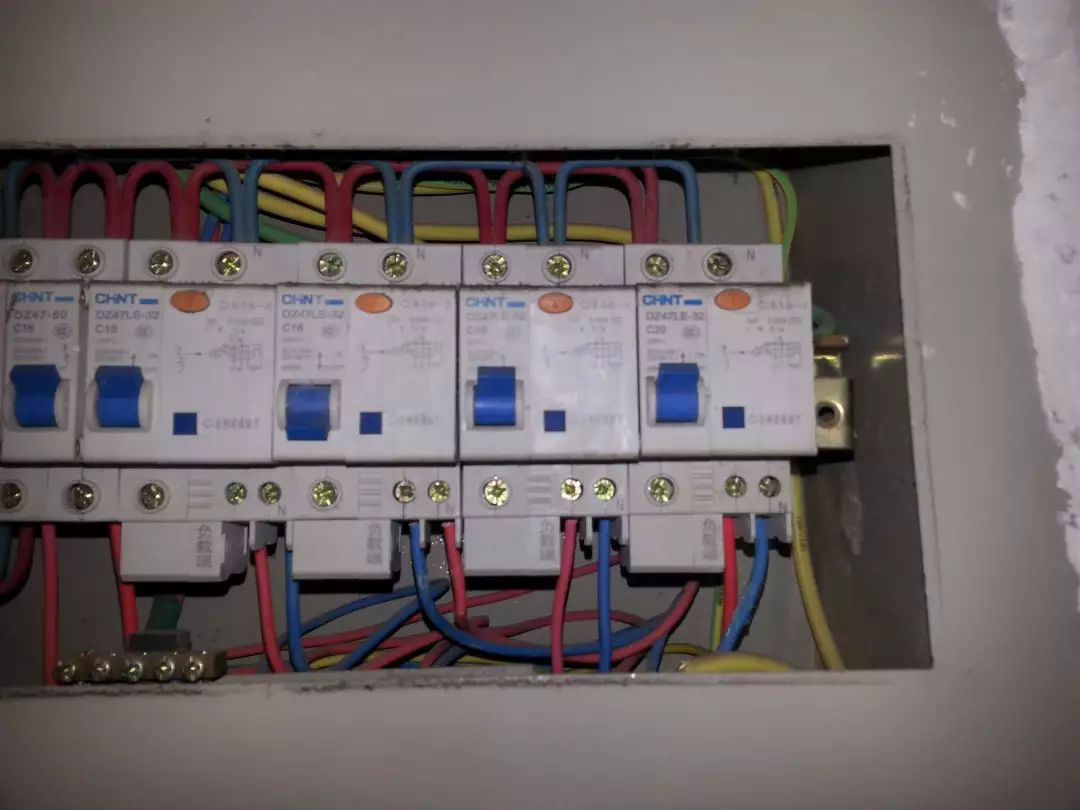

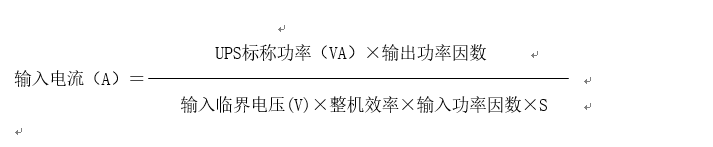

   首先要看下输入电流的计算公式：

其中：S：三相UPS=3，单相UPS=1

例1：

已知：UPS功率：100KVA，输入临界电压：176V，输入功率因数：0.99(高频机都可以近似取1，工频机取值0.85),整机效率：0.95，S=3，输出功率因数：0.8。

计算结果如下：

                           100000×0.8

输入电流（A）＝ ——————   =160A

                         176×0.95×3*1

这里以工频机输入功率因数作为计算。

例2：

已知：UPS功率：6KVA，输入临界电压：176V，输入功率因数：0.99(高频机都可以近似取1，工频机取值0.85),整机效率：0.90，S=1，输出功率因数：0.7。

计算结果如下：

                         6000×0.8

输入电流（A）＝——————   =30A

                         176×0.9×1

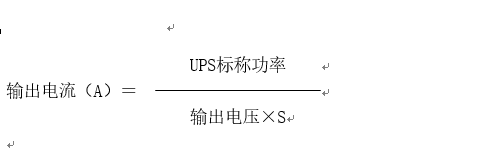

  我们先来看下输出电流的计算公式：

S：三相UPS=3，单相UPS=1。

举例：

已知：UPS功率：100KVA，输出电压：220V，S=3（三相ups）。

计算结果如下：

                         100000

输出电流（A）＝————=152A

                         220×3

型号：三进三出高频系列 100KVA，输出功率因数Cosф：0.8   直流电压：480V（电池低压保护：420V）   效率：93%   后备时间：2小时，每一电池组额定节数N:40节。

电流法

I最大=Pcosф/（η*E临界*N）= 100*1000*0.8/0.93*10.5*40 =204.8A

电池组的标称容量AH= I最大/C = 204.8/0.42= 487.6AH

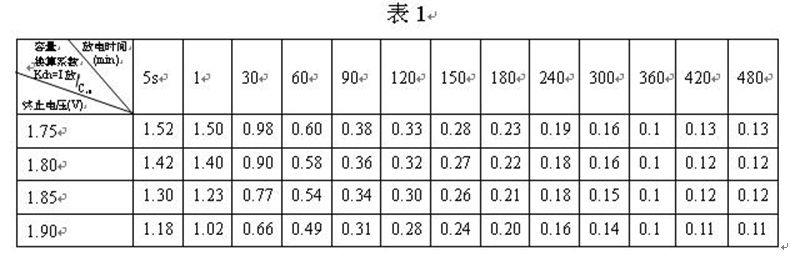

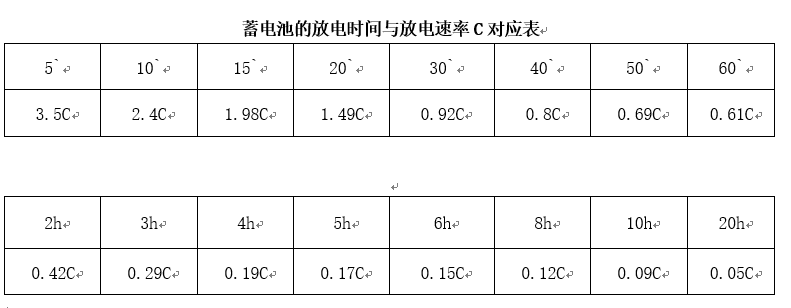

(C值取至于蓄电池的放电时间与放电速率C对应表，0.42对应的是2h，可以查看上表)

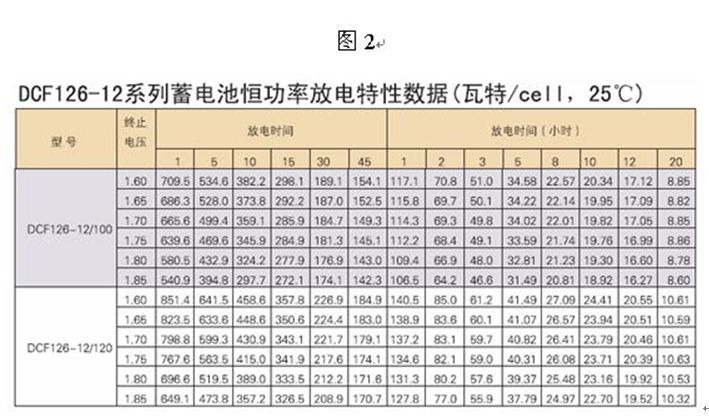

   因此， 电池组的标称容量AH487.6AH，需要选用12V100AH 40节 并联5组。
